Glasfaserverbund-Erdseil

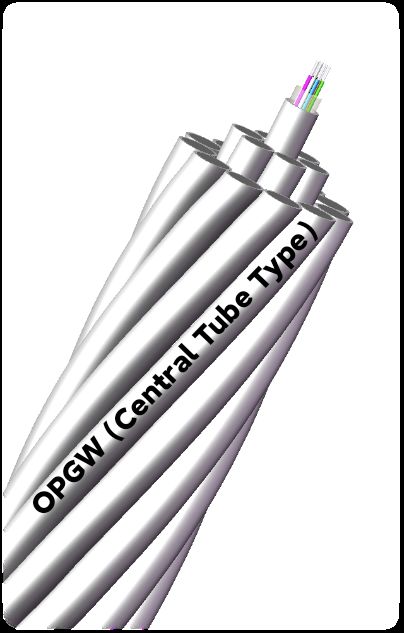

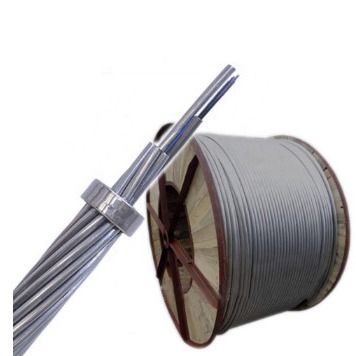

Produktbeschreibung: Optical Fiber Composite Overhead Ground Wire (OPGW) ist eine Art von Freileitungs-Erdseil, das optische Fasern enthält und mehrere Funktionen wie Freileitungs-Erdseil und optische Kommunikation bietet. Es wird hauptsächlich in Kommunikationsleitungen ab 110 kV und in neu gebauten Hochspannungs-Freileitungsübertragungssystemen eingesetzt. Es kann auch verwendet werden, um die bestehenden Freileitungs-Erdseile des alten Hochspannungs-Freileitungsübertragungssystems zu ersetzen, optische Kommunikationsleitungen hinzuzufügen, Kurzschlussströme zu leiten und Blitzschutz zu bieten. OPGW-Glasfaserkabel, umwickelt mit Metalldrähten, sind zuverlässiger, stabiler und sicherer. Da das Freileitungs-Erdseil und das Glasfaserkabel in einem integriert sind, verkürzt es im Vergleich zu anderen Arten von Glasfaserkabeln nicht nur die Bauzeit, sondern spart auch Baukosten. Wenn OPGW aus Aluminium-Stahl-Draht oder Aluminiumlegierungsdraht hergestellt wird, der miteinander verdrillt ist, entspricht dies der Einrichtung eines guten Leiter-Freileitungs-Erdseils, was mehrere Vorteile mit sich bringt, wie z. B. die Reduzierung des latenten Stromversorgungsstroms der Übertragungsleitung, die Senkung der Netzfrequenzüberspannung und die Verbesserung der Störungen und gefährlichen Auswirkungen von Stromleitungen auf Kommunikationsleitungen. Aufgrund der Eigenschaften von optischen Fasern wie elektromagnetische Störfestigkeit und geringes Gewicht können sie auf der Oberseite von Übertragungsleitungsmasten installiert werden, ohne die optimale Aufhängeposition und Probleme mit elektromagnetischer Korrosion berücksichtigen zu müssen. Daher zeichnet sich OPGW durch hohe Zuverlässigkeit, überlegene mechanische Leistung und relativ geringe Kosten aus. Diese Technologie ist besonders geeignet und wirtschaftlich, wenn neue Erdseile verlegt oder bestehende ersetzt werden. Spezielle Strukturen können nach Kundenanforderungen angepasst werden.

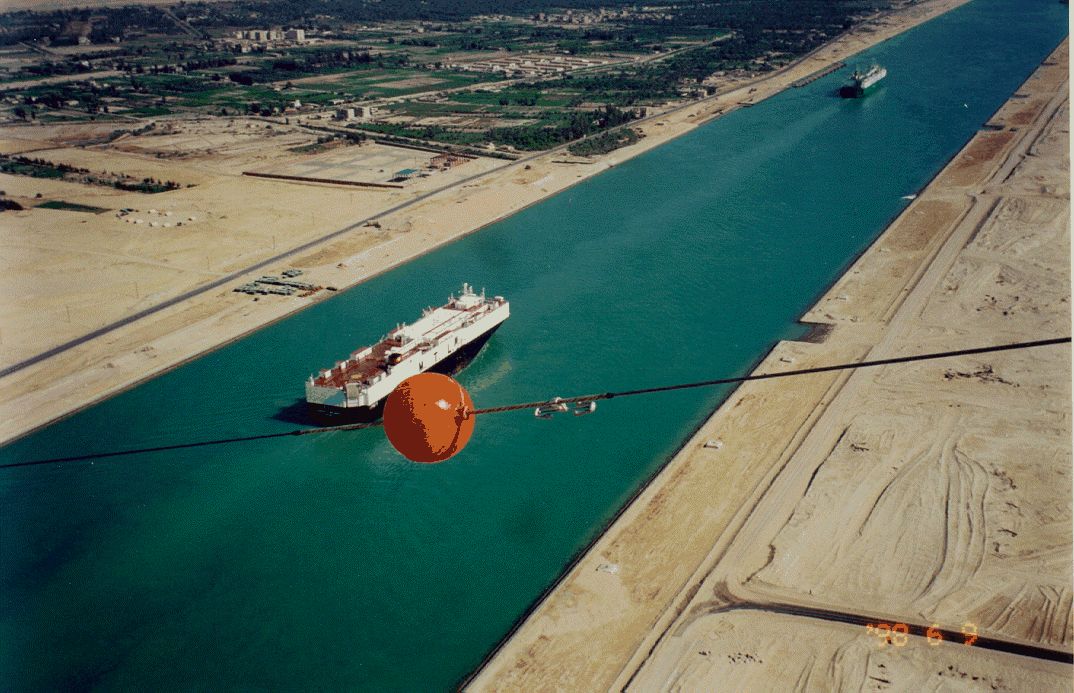

Installationsmethode: Freileitungseinsatz an Hochspannungsübertragungsmasten.

Ausführungsstandards: DL/T 832-2016 Optisches Faserverbund-Freileitungs-Erdseil, JB/T 8999-2014 Optisches Faserverbund-Freileitungs-Erdseil usw.

Produktmerkmale:

① Für Leitungen mit einer Spannung von über 110 kV ist der Schrittabstand relativ groß (im Allgemeinen über 250 m);

② Einfache Wartung, es ist einfach, das Problem der Leitungsquerung zu lösen, und seine mechanischen Eigenschaften können die Anforderungen an große Leitungsquerungen erfüllen.

③ Die äußere Schicht von OPGW besteht aus Metallpanzerung, die keine Auswirkungen auf Hochspannungserosion und -abbau hat.

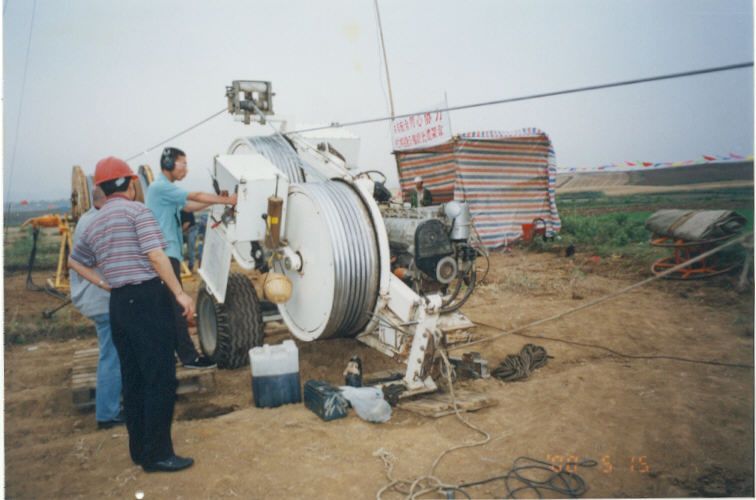

④OPGW muss während der Bauarbeiten stromlos geschaltet werden, was zu erheblichen Stromausfällen führt. Daher sollte OPGW in neu gebauten Hochspannungsleitungen ab 110 kV verwendet werden. Bei den Leistungsindikatoren von OPGW gilt: Je größer der Kurzschlussstrom, desto mehr gute Leiter werden für die Panzerung benötigt, was die Zugfestigkeit entsprechend verringert. Unter der Bedingung einer bestimmten Zugfestigkeit muss zur Erhöhung der Kurzschlussstromkapazität der Metallquerschnitt vergrößert werden, was zu einer Erhöhung des Kabeldurchmessers und des Kabelgewichts führt. Daher sollten strenge Anforderungen an die Festigkeitsindikatoren der Leitungsmasten während der Verlegung gestellt werden.

Technische Parameter (typische Werte):
